Quy Trình Lắp Đặt Trạm Biến Áp Đạt Chuẩn An Toàn Gồm Những Bước Nào?

Trong hệ thống điện công nghiệp và dân dụng, trạm biến áp đóng vai trò quan trọng trong việc truyền tải và phân phối điện năng ổn định. Tuy nhiên, để trạm hoạt động hiệu quả, việc lắp đặt trạm biến áp đúng quy trình, đảm bảo tiêu chuẩn kỹ thuật và an toàn điện là yếu tố tiên quyết. Vậy quy trình lắp đặt trạm biến áp đạt chuẩn an toàn gồm những bước nào? Hãy cùng Litanda Việt Nam tìm hiểu chi tiết ngay dưới đây.

Trước khi tiến hành thi công lắp đặt trạm biến áp, công tác khảo sát hiện trạng mặt bằng và đánh giá nhu cầu sử dụng điện đóng vai trò vô cùng quan trọng. Đây là bước nền tảng giúp đảm bảo hệ thống điện được thiết kế và vận hành hiệu quả, an toàn, đồng thời tối ưu chi phí đầu tư ban đầu.

Việc khảo sát kỹ lưỡng ngay từ đầu giúp đảm bảo trạm biến áp được lắp đặt đúng tiêu chuẩn, vận hành ổn định lâu dài và đáp ứng tối đa nhu cầu điện năng của đơn vị sử dụng.

Lựa Chọn Thiết Bị Và Vật Tư Phù Hợp

Sau khi hoàn tất quá trình khảo sát và đánh giá nhu cầu sử dụng điện, bước tiếp theo là lựa chọn thiết bị và vật tư phù hợp để đảm bảo hệ thống trạm biến áp vận hành ổn định, an toàn và đạt hiệu suất tối đa.

Đội ngũ kỹ thuật sẽ tiến hành lựa chọn các hạng mục thiết bị chính bao gồm:

Máy biến áp: Căn cứ vào công suất thiết kế để lựa chọn loại 1 pha hoặc 3 pha, máy biến áp dầu hoặc khô, phù hợp với môi trường lắp đặt và yêu cầu kỹ thuật cụ thể.
Thiết bị điện đi kèm: Bao gồm tủ trung thế, tủ hạ thế, cầu dao phụ tải, máy cắt, cầu chì, thanh cái, dây dẫn, cáp điện và các phụ kiện liên quan.
Tiêu chuẩn và chứng nhận: Toàn bộ thiết bị, vật tư được lựa chọn phải đạt tiêu chuẩn kỹ thuật quốc tế IEC hoặc tiêu chuẩn Việt Nam TCVN, đồng thời có chứng nhận xuất xưởng, kiểm định chất lượng và nguồn gốc rõ ràng.

Việc lựa chọn đúng chủng loại thiết bị và vật tư không chỉ đảm bảo hiệu quả vận hành của trạm biến áp, mà còn giúp kéo dài tuổi thọ hệ thống, giảm thiểu sự cố và chi phí bảo trì trong tương lai.

Thiết Kế Bản Vẽ Và Biện Pháp Thi Công Trạm Biến Áp

Sau khi hoàn thiện công tác khảo sát và lựa chọn thiết bị, bước tiếp theo là thiết kế bản vẽ và lập biện pháp thi công chi tiết cho trạm biến áp. Đây là khâu quan trọng, quyết định đến tính an toàn, hiệu quả và tính pháp lý của toàn bộ công trình.

Đội ngũ kỹ sư điện chuyên môn cao sẽ chịu trách nhiệm xây dựng hồ sơ thiết kế, bao gồm:

Bản vẽ sơ đồ nguyên lý hoạt động và đấu nối điện: Thể hiện đầy đủ mối liên kết giữa các thiết bị trong trạm, giúp đảm bảo hệ thống vận hành ổn định và đúng kỹ thuật.
Bản vẽ kết cấu hạ tầng: Bao gồm thiết kế móng trạm, hệ thống tiếp địa, rãnh cáp, đường dây điện đầu vào – đầu ra, và các chi tiết kỹ thuật khác liên quan đến bố trí mặt bằng.
Biện pháp thi công cụ thể: Trình bày phương án thi công, quy trình lắp đặt, kèm theo các yêu cầu về an toàn lao động, tiêu chuẩn kỹ thuật điện và phòng cháy chữa cháy (PCCC) theo quy định hiện hành.

Toàn bộ hồ sơ thiết kế và biện pháp thi công này sẽ được tổng hợp và nộp lên cơ quan điện lực có thẩm quyền để thẩm định và phê duyệt trước khi chính thức triển khai thi công, đảm bảo công trình được thực hiện đúng quy chuẩn và đạt tiêu chuẩn an toàn cao nhất.

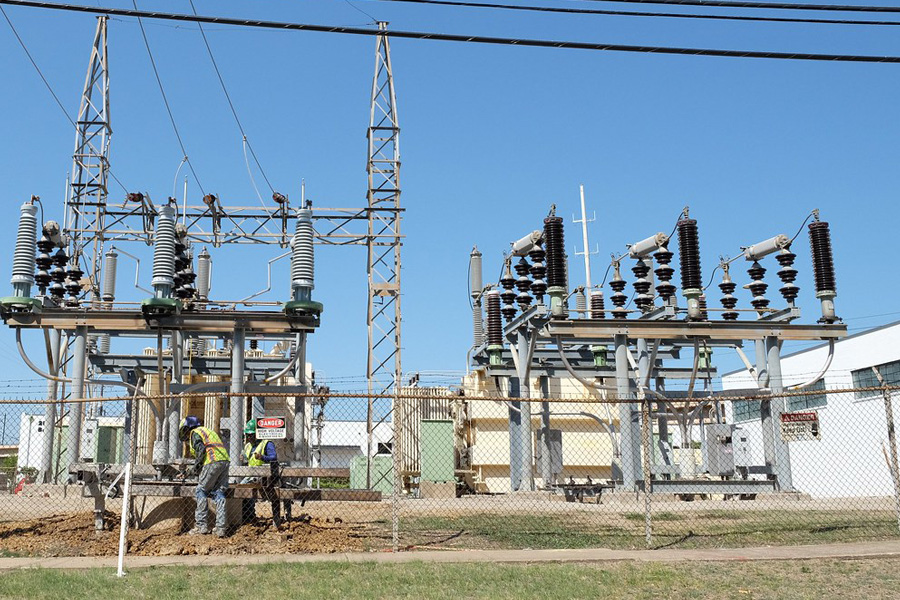

Thi Công Lắp Đặt Trạm Biến Áp

Sau khi bản vẽ thiết kế và biện pháp thi công được cơ quan có thẩm quyền phê duyệt, đơn vị thi công sẽ tiến hành lắp đặt trạm biến áp theo đúng quy trình kỹ thuật và tiêu chuẩn an toàn hiện hành. Đây là giai đoạn quan trọng, đòi hỏi sự phối hợp chặt chẽ giữa kỹ thuật, thiết bị và con người để đảm bảo chất lượng công trình.

Quy trình thi công bao gồm các bước chính sau:

Chuẩn bị hạ tầng: Tiến hành đào móng, đổ bê tông nền trạm, hoặc dựng cột đối với trạm treo, đảm bảo đúng kích thước và khả năng chịu tải theo thiết kế.
Lắp đặt thiết bị chính: Bao gồm máy biến áp, tủ điện trung thế, tủ điện hạ thế, cùng các phụ kiện liên quan, đảm bảo đúng vị trí, cao độ và hướng đấu nối.
Thi công hệ thống cáp điện: Kéo, đấu nối cáp trung thế và hạ thế theo sơ đồ thiết kế, thực hiện đánh số đầu dây, kiểm tra cách điện và độ siết mối nối để đảm bảo độ chính xác tuyệt đối.
Thi công hệ thống tiếp địa: Lắp đặt và kiểm tra hệ thống nối đất an toàn, đảm bảo điện trở tiếp địa đạt tiêu chuẩn dưới 4Ω, giúp bảo vệ người và thiết bị khi có sự cố rò điện.

Tất cả các công đoạn đều được thực hiện bởi đội ngũ kỹ thuật viên lành nghề, sử dụng thiết bị chuyên dụng và tuân thủ nghiêm ngặt quy định về an toàn lao động, an toàn điện và phòng chống cháy nổ, nhằm đảm bảo công trình đạt chất lượng, độ an toàn và độ bền cao nhất.

Kiểm Tra, Nghiệm Thu Và Đấu Nối Vào Lưới Điện

Sau khi hoàn tất việc lắp đặt trạm biến áp, bước tiếp theo là kiểm tra, nghiệm thu và đấu nối vào lưới điện, đảm bảo hệ thống hoạt động an toàn, ổn định và đúng quy chuẩn kỹ thuật. Đây là giai đoạn quan trọng để đánh giá toàn diện chất lượng thi công trước khi đưa trạm vào vận hành chính thức.

Các bước thực hiện chi tiết bao gồm:

Kiểm tra toàn bộ hệ thống: Đo điện trở cách điện, điện trở nối đất, kiểm tra hoạt động của tất cả các thiết bị đóng cắt, tủ trung thế và tủ hạ thế nhằm đảm bảo mọi thiết bị vận hành đúng thông số kỹ thuật.
Chạy thử nghiệm: Thực hiện chạy thử không tải và tải nhẹ để đánh giá khả năng vận hành, kiểm tra sự ổn định và phản ứng của hệ thống trước các điều kiện điện thực tế.
Nghiệm thu kỹ thuật: Lập biên bản nghiệm thu chi tiết giữa đơn vị thi công và chủ đầu tư, xác nhận tất cả các hạng mục thi công, thiết bị và hệ thống đáp ứng đầy đủ yêu cầu kỹ thuật và an toàn.
Đấu nối vào lưới điện: Sau khi nghiệm thu đạt yêu cầu, điện lực địa phương sẽ tiến hành đấu nối trạm vào lưới điện quốc gia, hoàn thiện quá trình vận hành chính thức của trạm biến áp.

Toàn bộ quá trình được thực hiện theo đúng quy định kỹ thuật, tiêu chuẩn an toàn điện và PCCC, đảm bảo trạm biến áp vận hành ổn định, an toàn cho người sử dụng và kéo dài tuổi thọ thiết bị.

Bàn Giao, Hướng Dẫn Vận Hành Và Bảo Trì Định Kỳ

Sau khi hoàn tất nghiệm thu và đấu nối vào lưới điện, quá trình bàn giao trạm biến áp được thực hiện một cách bài bản, đảm bảo chủ đầu tư nắm vững quy trình vận hành và bảo dưỡng hệ thống. Đây là bước then chốt để đảm bảo an toàn, hiệu quả và tuổi thọ lâu dài cho trạm biến áp.

Trong quá trình bàn giao, kỹ sư sẽ thực hiện các công việc chính sau:

Hướng dẫn vận hành: Giải thích chi tiết cách đóng, cắt điện, vận hành tủ trung thế, tủ hạ thế và hướng dẫn xử lý các sự cố cơ bản phát sinh trong quá trình sử dụng.
Lập lịch bảo trì định kỳ: Xây dựng kế hoạch bảo trì 6 tháng hoặc 1 năm một lần, tùy theo đặc điểm vận hành và khuyến cáo của nhà sản xuất thiết bị.
Kiểm tra và bảo dưỡng thiết bị: Thực hiện kiểm tra mức dầu máy biến áp, độ cách điện, hệ thống tiếp đất, cùng với việc vệ sinh thiết bị, thanh cái và cáp điện, nhằm đảm bảo hệ thống luôn trong trạng thái hoạt động tối ưu.

Việc bảo trì định kỳ không chỉ giúp kéo dài tuổi thọ trạm biến áp, mà còn phát hiện sớm nguy cơ chập cháy, rò điện, bảo vệ an toàn tuyệt đối cho hệ thống điện và người vận hành, đồng thời giảm thiểu chi phí sửa chữa phát sinh trong tương lai.

Lưu Ý Quan Trọng Khi Lắp Đặt Trạm Biến Áp

Việc lắp đặt trạm biến áp đòi hỏi tuân thủ nghiêm ngặt các quy định kỹ thuật và an toàn, nhằm bảo vệ hệ thống điện, thiết bị và con người. Một số lưu ý quan trọng cần được thực hiện bao gồm:

Đơn vị thi công đủ năng lực: Trạm biến áp chỉ nên được lắp đặt bởi các đơn vị có giấy phép hành nghề hợp pháp, với kỹ sư điện được chứng nhận về an toàn điện và có kinh nghiệm thực tế trong việc triển khai trạm biến áp.
Tuân thủ bản vẽ phê duyệt: Tuyệt đối không tự ý thay đổi thiết kế, phương án đấu nối hay bố trí thiết bị ngoài bản vẽ đã được cơ quan thẩm quyền phê duyệt, nhằm đảm bảo an toàn vận hành và đúng tiêu chuẩn kỹ thuật.
Bảo đảm an toàn khu vực trạm: Khu vực lắp đặt trạm cần được lắp đặt biển cảnh báo, hàng rào bảo vệ, đồng thời duy trì khoảng cách an toàn theo quy định của điện lực, nhằm tránh nguy cơ tai nạn, chập điện hoặc truy cập trái phép.

Tuân thủ các lưu ý này là yếu tố then chốt để trạm biến áp vận hành ổn định, an toàn, giảm thiểu rủi ro và kéo dài tuổi thọ thiết bị.
